Wie funktioniert die Autoklimaanlage?

Viele Autofahrer nutzen sie täglich, aber nicht jeder weiß, wie die Klimaanlage eigentlich funktioniert und warum sie die Luft selbst bei größter Hitze so effektiv kühlen kann. Ein funktionierendes Klimasystem erhöht nicht nur den Fahrkomfort, sondern verbessert auch die Sicht und hilft, eine bessere Luftqualität im Fahrzeuginneren aufrechtzuerhalten. Eine gut arbeitende Klimaanlage im Auto ist heute Standard, doch ihre Effizienz hängt vom Zusammenspiel vieler Komponenten und einer regelmäßigen Wartung ab. Es lohnt sich also zu wissen, wie die Klimaanlage im Auto funktioniert, welches die wichtigsten Bauteile des Systems sind und warum eine Vernachlässigung der Klimaanlage zu kostspieligen Reparaturen führen kann.

Worauf beruht die Funktionsweise der Klimaanlage?

Einfach ausgedrückt entzieht die Autoklimaanlage dem Fahrgastraum überschüssige Wärmeenergie und leitet diese nach außen ab. Genau deshalb sinkt die Temperatur im Auto nach dem Einschalten der Klimaanlage spürbar und die Luft fühlt sich angenehmer an. In der Praxis funktioniert die Autoklimaanlage dadurch, dass ein spezielles Arbeitsmedium, das Kältemittel, in einem geschlossenen Kreislauf zirkuliert und seinen Aggregatzustand verändert. Mal tritt es als Gas auf, ein anderes Mal geht es in den flüssigen Zustand über, und das gesamte Klimasystem nutzt diese Umwandlungen zur Kühlung des Fahrzeuginnenraums.

Genau dieser Kreislauf und die Zustandsänderungen des Kältemittels erklären, wie die Kühlung im Auto funktioniert. Wenn der Fahrer die Klimaanlage im Auto einschaltet, beginnt das gesamte Klimasystem als geschlossenes System zu arbeiten, in dem das Kältemittel ständig zwischen den einzelnen Baugruppen zirkuliert. Seine Hauptaufgabe besteht darin, Wärme aus dem Innenraum aufzunehmen und nach draußen abzugeben.

Aufbau und wichtigste Bauteile des Systems

Um die Funktionsweise der Klimaanlage zu verstehen, lohnt sich ein Blick auf den Aufbau des Klimasystems. Ein typisches Klimasystem besteht aus mehreren Komponenten: Kompressor, Kondensator (Kühler), Trockner, Leitungen, Expansionsventil, Verdampfer, Sensoren und Steuerung. Genau diese Bauteile sorgen dafür, dass die Autoklimaanlage die in den Innenraum strömende Luft kühlt, entfeuchtet und reinigt.

Eines der wichtigsten Bauteile ist der Klimakompressor, der oft auch als Klimakompressor oder Kältemittelverdichter bezeichnet wird. Er saugt das gasförmige Kältemittel bei niedrigem Druck an und verdichtet es, wodurch Druck und Temperatur des Kältemittels steigen. In diesem Moment gelangt das Gas in den Hochdruckteil des Klimasystems. Der Antrieb erfolgt in der Regel über den Fahrzeugmotor. Die Leistungsfähigkeit des Kompressors hat direkten Einfluss auf die effektive Funktion der Klimaanlage.

Ein weiteres wichtiges Bauteil ist der Klimakühler bzw. Kondensator, der meist an der Vorderseite des Autos dort platziert ist, wo der Fahrtwind die Kühlung unterstützt. An diesem Ort gibt das heiße Kältemittel Wärme nach außen ab. Wenn seine Temperatur sinkt, findet der Übergang vom gasförmigen in den flüssigen Zustand statt. Ein ausreichender Luftstrom ist hierbei sehr wichtig, weshalb auch der Lüfter und die Betriebsbedingungen bei hoher Umgebungstemperatur eine Rolle spielen.

Wie zirkuliert das Kältemittel?

Das gesamte Klimasystem funktioniert nur dann, wenn das Kältemittel ordnungsgemäß im geschlossenen Kreislauf zirkuliert. Nach der Verdichtung durch den Klimakompressor gelangt es als heißes Gas unter hohem Druck in den Kondensator. Anschließend geht es nach der Abkühlung in den flüssigen Zustand über. Weiter fließt es durch den Trockner und das Expansionsventil in den Niederdruckteil des Kreislaufs. Genau das Expansionsventil ist für den abrupten Druckabfall verantwortlich – dadurch gelangt das abgekühlte Kältemittel als Arbeitsmedium in den Verdampfer.

An dieser Stelle wird deutlich, wie die Klimaanlage im Auto funktioniert. Im Bereich des Verdampfers beginnt das flüssige Kältemittel zu verdampfen, d. h., es geht in den gasförmigen Zustand über und nimmt gleichzeitig Wärme aus der Luft auf, die an der Verdampferoberfläche vorbeiströmt. Die Luft, die später in den Fahrgastraum gelangt, ist bereits kühler, und zusätzlich findet eine Entfeuchtung der Luft statt, was hilft, Feuchtigkeit von den Scheiben zu entfernen. Genau deshalb ist die Klimaanlage im Auto nicht nur im Sommer nützlich, sondern auch im Herbst und Winter.

Nach dem Verlassen des Verdampfers liegt das Kältemittel als Niederdruckgas vor und kehrt zum Kompressor zurück. Auf diese Weise absolviert das Klimasystem einen vollständigen Zyklus. Dasselbe Kältemittel zirkuliert also mehrfach, und die Kühleffizienz hängt von Parametern wie dem Kältemitteldruck, der Systemdichtheit und der Leistungsfähigkeit der einzelnen Bauteile ab.

Was passiert nach dem Einschalten der Klimaanlage?

Nach dem Einschalten der Klimaanlage kann der Fahrer die Lufttemperatur einstellen, bei Fahrzeugen mit Klimaautomatik auch den Automatikmodus wählen. In fortschrittlicheren Konstruktionen analysiert der Bordcomputer die Bedingungen selbst, wählt die Gebläseleistung und strebt die gewünschte Temperatur an. In der Praxis bedeutet dies, dass das Klimasystem auf die Bedingungen im Fahrgastraum reagiert und dessen Betrieb ständig anpasst.

Die von außen oder aus dem Innenraumkreislauf angesaugte Luft strömt durch den Innenraumfilter und gelangt anschließend in die Nähe des Klimaverdampfers. Dort wird sie gekühlt und entfeuchtet, bevor sie dank des Gebläses durch die Lüftungsdüsen in den Innenraum strömt. Dadurch kühlt die Autoklimaanlage nicht nur, sondern unterstützt auch die Entfeuchtung der Luft, verringert das Beschlagen der Scheiben und sorgt für einen höheren Reisekomfort. Genau deshalb verbessert eine funktionierende Klimaanlage im Auto den Fahrkomfort so deutlich.

Warum ist der Klimaservice so wichtig?

Auch wenn scheinbar alles funktioniert, erfordert das Klimasystem regelmäßige Kontrollen. Mit der Zeit kann Kältemittel entweichen, und ein zu geringer Kältemittelstand bedeutet eine schwächere Leistung und eine schlechtere Schmierung des Kompressors. Das ist der sicherste Weg zu einem Kompressorschaden oder sogar zu einem Fressschaden des Kompressors. Genau deshalb sollte der Klimaservice die Überprüfung der Dichtheit, der Kältemittelmenge, der Kompressorfunktion und des Durchflusses im gesamten Kreislauf umfassen. Klimaservicestationen erzeugen neben dem reinen Nachfüllen des Kältemittels ein Vakuum, um Feuchtigkeit aus dem System zu entfernen, und dienen dem Austausch des Öls, das für die Schmierung des Kompressors zuständig ist.

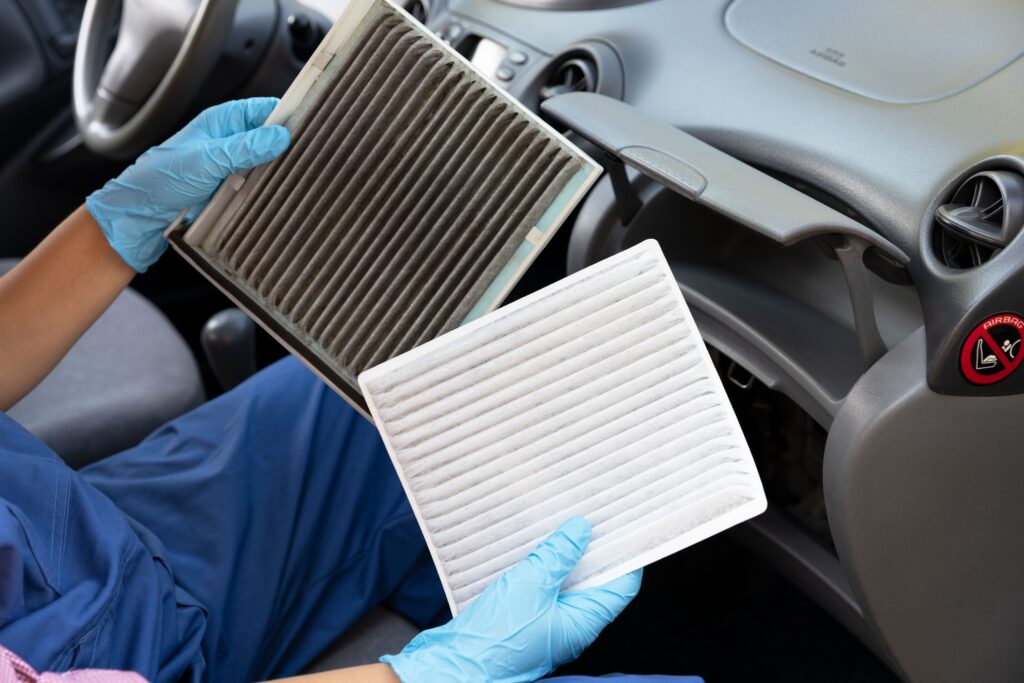

Sehr wichtig ist auch der Innenraumfilter, da dieser das Schmutzniveau und die Luftqualität im Auto beeinflusst. Ein verbrauchter Filter kann zu einem schwächeren Luftstrom, übermäßigem Beschlagen der Scheiben, Feuchtigkeit und unangenehmen Gerüchen nach dem Einschalten des Gebläses führen. Man sollte zudem bedenken, dass ein Ausfall der Klimaanlage verschiedene Ursachen haben kann: Undichtigkeiten, Kompressorverschleiß, Verschmutzung des Kondensators oder die Tatsache, dass ein defektes Expansionsventil den Kältemittelstrom stört.

Wie pflegt man die Klimaanlage?

Damit die Autoklimaanlage über lange Zeit einwandfrei funktioniert, sollte sie regelmäßig – nicht nur im Sommer – eingeschaltet werden. Dadurch zirkulieren das Kältemittel und das Öl im gesamten System, und der Klimakompressor wird besser geschmiert. Die regelmäßige Kontrolle der Klimafunktion, der Austausch des Innenraumfilters und die Desinfektion helfen dabei, den ordnungsgemäßen Betrieb des gesamten Systems aufrechtzuerhalten.

Wenn Sie wissen möchten, wie die Klimaanlage wirklich funktioniert, merken Sie sich eine Regel: Es ist ein Kreislauf, in dem das Kältemittel zirkuliert sowie Temperatur, Druck und Aggregatzustand verändert, wobei jedes Bauteil wichtig ist. Wenn alle Teile in Ordnung sind, kühlt die Klimaanlage im Auto den Innenraum effektiv, unterstützt die Entfeuchtung der Luft und verbessert die Fahrbedingungen selbst bei größter Hitze. Genau so funktioniert die Klimaanlage – scheinbar einfach, aber in Wirklichkeit dank des präzisen Zusammenspiels aller Baugruppen im Autoklimasystem.

Welche Geräte unterstützen den Klimaservice?

Ein regelmäßiger Klimaservice erfordert nicht nur Wissen, sondern auch die passenden Werkzeuge. In der Werkstattpraxis erweist sich bei der Diagnose und Reinigung des Systems die ROOKS Inspektionskamera OK-03.0103 mit einem 9-mm-Kamerakopf, 0,8 m Kabel und Schutzart IP67 als nützlich, da sie die Inspektion schwer zugänglicher Bereiche in der Anlage sowie die Reinigung des Verdampfers erleichtert. Nach der Reinigung und dem Service des Systems ist die Auffrischung des Fahrzeuginnenraums ein weiterer wichtiger Schritt; hierbei kommt der ROOKS Ozongenerator OK-03.5005 mit einer Leistung von bis zu 5 g O₃/h zum Einsatz, der für die Desinfektion und Beseitigung unangenehmer Gerüche in Fahrzeugen konzipiert ist. Die vollständige Wartung von R134a-Systemen wird wiederum durch das ROOKS Gerät OK-08.3150 unterstützt, welches die Kältemittelrückgewinnung, die Evakuierung (Vakuumerzeugung) und die Befüllung des Systems ermöglicht – also die grundlegenden Schritte für den korrekten Betrieb der Klimaanlage.
